型號：QDYA

產品特點

QDYA系列立式多級液下泵用于機床用泵行業，可用在車床、鉆床、鏜床、磨床、齒輪加工機床等。用于輸送機床冷卻液、機床沖洗液、潤滑油、冷凝水輸送、工業清洗設備和其他適合浸入式泵使用的場合。QDYA適用于無腐蝕性液體。立式多級液下泵具體適用于各類機床冷卻系統、工業清洗系統、過濾系統、潤滑液輸送系統。

客服熱線：0512-58651188

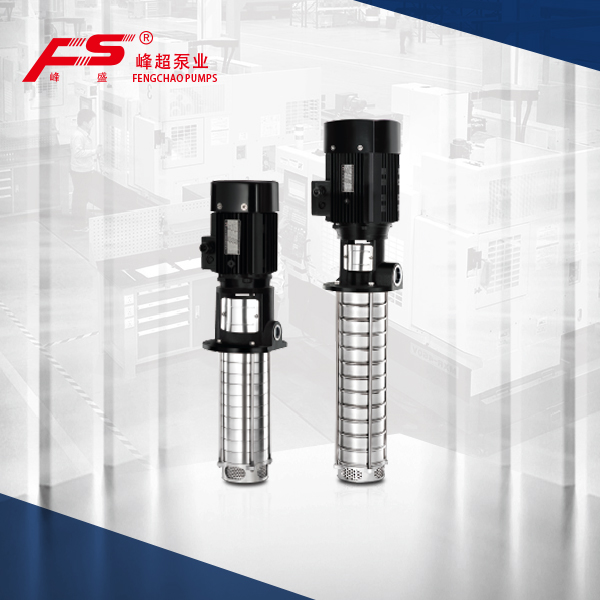

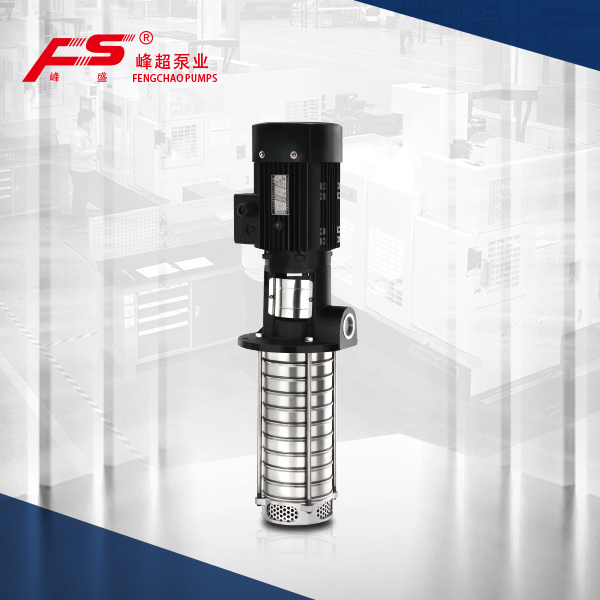

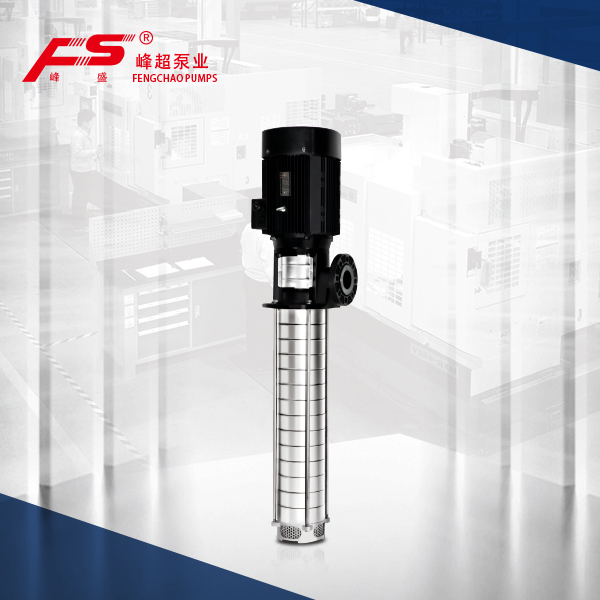

立式多級液下泵

立式多級液下泵的性能范圍

流量范圍 [m3/h]	Q=1~108m3/h
流量范圍 [L/min]	Q=17~1800L/min
揚程 [m]	H=6~235m
電機功率 [kW]	N=0.37kW~55kW
水泵效率 [%]	η=32%~75%
液體溫度 [℃]	-15℃~+120℃

立式多級液下泵的范圍

說明

QDYA2

QDYA4

QDYA8

QDYA12

QDYA16

QDYA20

QDYA30

QDYA42

QDYA60

QDYA90

頻率

50HZ

額定流量[m3/h]

額定流量 [L/min]

133

200

267

333

500

700

1000

1500

流量范圍 [m3/h]

1~3.6

1.8~7

5~11

8~16

8~22

12~28

22~40

30~54

45~75

72~108

流量范圍 [L/min]

17~60

30~117

83~183

133~267

133~367

200~467

367~667

500~900

750~1250

1200~1800

電機功率[kW]

0.37~4

0.75~7.5

0.75~11

1.1~15

1.1~18.5

2.2~30

3~37

4~45

11~55

材料形式

泵出水段：鑄鐵

●

泵出水段：不銹鋼

●

出口口徑：

G1"

G1½ "

G1½"

G2"

DN65

DN80

立式多級液下泵的應用

QDYA系列液下泵用于輸送機床冷卻液、機床沖洗液、潤滑油、冷凝水輸送，工業清洗設備和其它適合浸入式泵使用的場合。QDYA適用于無腐蝕性液體，QDYN適用于輕度腐蝕性液體。

QDYA系列立式多級液下泵具體適用于各類機床冷卻系統、工業清洗系統、過濾系統、潤滑液輸送系統。

立式多級液下泵的運行條件

稀薄，干凈，不含固體顆粒和纖維的非易爆液體，可輸送水及冷卻用水溶液和切割潤滑液。

如需輸送揮發性易爆液體，需配備防爆電機。

如需輸送粘度比重較高的油類液體，選泵型號需加大，配備電機功率需加大。

立式多級液下泵電機

如用戶不作要求，本廠提供機床冷卻泵的電源要求均為380V、50HZ。但根據用戶要求，可提供特殊規格、特殊頻率（50HZ、60HZ）、特殊電壓（110V~660V）的電源用泵，亦可配備防爆電機，防潮、防濕電機。

zui大環境溫度與海拔

當泵在環境溫度大于40℃或海拔大于1000m時運行，由于空氣密度低冷卻效果差，電機輸出功率P2會有一定降低。泵在上述情況下運行電機功率需配大。

立式多級液下泵的型號含義

立式多級液下泵說明

QDYA立式多級液下泵泵為配用標準電機的浸入式多級離心泵，電機軸通過泵頭用聯軸器直接與泵軸聯接。
為滿足水箱或容器的安裝深度，可安裝空腔體或加長管或墊高塊來改變泵本身的浸入深度，不同的級數長度見尺寸和重量表。

立式多級液下泵的安裝

圖中尺寸為zui小安裝尺寸（如果水槽底部有特殊裝置，或水槽底部鐵屑等雜物較多時H1需適當放大）:
